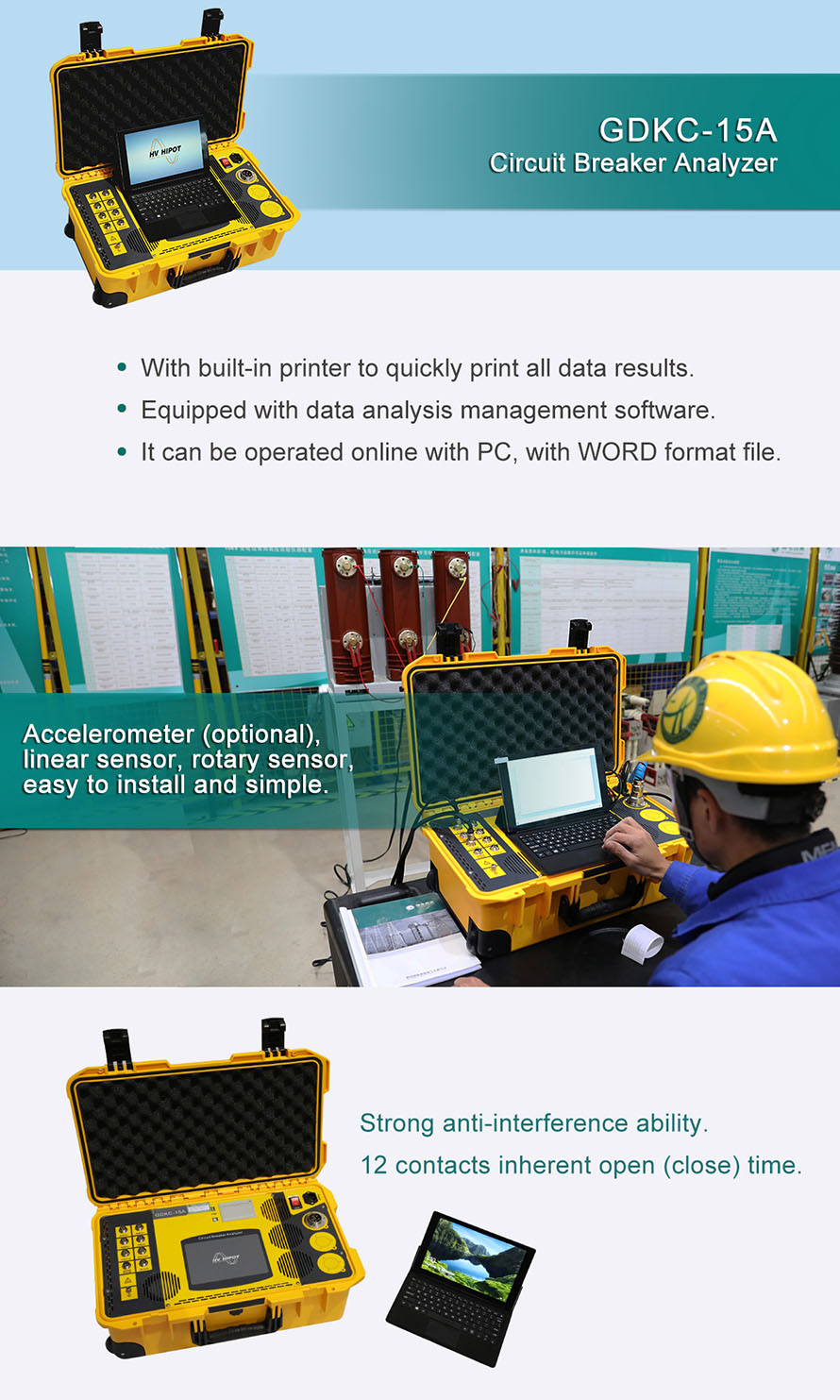

GDKC-15 seriyali o'chirgich analizatori
Yuqori kuchlanishli o'chirgich elektr tizimidagi eng muhim boshqaruv uskunalaridan biridir.GDKC-15 seriyali yuqori kuchlanishli elektron to'xtatuvchining dinamik xususiyatlarini sinash uchun ishlatiladi.Ishlash oson, yuqori aniqlik bilan.
| GDKC-15A | GDKC-15B | GDKC-15C | GDKC-15D | GDKC-15E | GDKC-15F | GDKC-15G | GDKC-15H | |
| Metall aloqa | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Yopilish qarshiligi | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
| Grafit aloqa | 3 | 3 | 3 | 3 | 6 | |||
| Ikki tomonlama topraklama | 3 | 3 | 3 | 6 | ||||
| Dinamik qarshilik (O'rnatishdan oldingi qarshilik) | 1 | 1 | 3 | 3 | 3 | 3 | 6 | |
| Statik qarshilik | 1 | 1 | 3 | 3 | 3 | 3 | 6 | |
| Tuproqqa qarshilik | 3 | 6 |
●U barcha turdagi SF6 kalitlari, GIS kombinatsiyalangan asboblari, vakuum kalitlari va moy kalitlarini mexanik sinovdan o'tkazish uchun javob beradi.
●Kuchli aralashuvga qarshi qobiliyat.500KV podstansiyada osongina sinovdan o'tkazilishi va aniq o'lchanishi mumkin.
●Akselerometr (ixtiyoriy), chiziqli sensor, aylanadigan sensor, o'rnatish oson va oddiy.
●Kalitning mexanik xarakteristikasi testining barcha ma'lumotlari va mos keladigan to'lqin shakli xaritasi kalit bir marta ishga tushirilgandan so'ng olinadi.
●Dala sinovi ma'lumotlarini va o'rnatilgan real vaqt soatini saqlang, bu sinov sanasi va vaqtini arxivlash va saqlash uchun qulay.
●10,1 dyuymli LCD displeyda fon yorug'ligi, LCD kontrastini sozlash va xotirani o'chirish bilan barcha ma'lumotlar va xaritalarni ko'rsating.
●Menyuning qulay ishlashi, foydalanish oson.Barcha ma'lumotlar natijalarini tezda chop etish uchun o'rnatilgan printer bilan.
●Kompyuter bilan onlayn rejimda ishlashi mumkin bo'lgan WORD formatli fayl bilan ma'lumotlarni tahlil qilish boshqaruv dasturi bilan jihozlangan.Sinov natijalari dala testini kompyuterlashtirilgan qilish uchun sinov hisobotlarini chop etadigan barcha turdagi printerlarga chiqarilishi mumkin.
●Har qanday turdagi kalitlarning tezligini o'lchash uchun mos bo'lgan ehtiyojlarga ko'ra ochiq va yopiq tezlikni tanlash va foydalanuvchi tomonidan belgilangan funksiya.
●Vaqt:
12 ta kontakt ochiq (yopish) vaqtiga xosdir
Fazali sinxronizatsiyada
Bosqichma-bosqich sinxronizatsiya
●Qayta yopish:
CO, OC, COC vaqti,
Birinchi ochiq vaqt, birinchi yopilish vaqti, ikkinchi yopilish vaqti, yopiq ochiq vaqt, o'lik vaqt, joriy vaqt yo'q.
●Sakrash:
Har bir kontaktning chiqish vaqti, vaqti, jarayoni va to'lqin shaklini yoping.
Har bir kontaktning ochilish rebound amplitudasi.
Tezlik: kontaktdagi tezlik, faqat ochilish va yopilish tezligi, maksimal tezlik, vaqt-sayohat xarakteristikasi egri chizig'i.
Sayohat: umumiy sayohat, ochiq masofa, ortiqcha sayohat, haddan tashqari sayohat, rebound amplitudasi.
Oqim: ochiq/yopiq oqim, ochiq/yopiq bobinning joriy to'lqin shakli diagrammasi.
Ishlash kuchlanishi: o'rnatilgan DC0 ~ 300V / 20A raqamli, to'xtatuvchining sozlanishi quvvat manbai, avtomatik to'xtatuvchining LV harakat sinovini yakunlaydi va elektron to'xtatuvchining harakat kuchlanish qiymatini o'lchash.
Yopilish qarshiligi: oldindan quyish vaqti, to'lqin shakli va 6 kontaktli yopilish rezistorining qarshilik qiymati.(ixtiyoriy)
Grafit kontakti: 3 yoki 6 tomonlama kontaktli Siemens grafit kontaktli kalitining ochiq, yopilish vaqti va dinamik to'lqin shakli. (ixtiyoriy)
Ikki tomonlama topraklama: 3 yoki 6 tomonlama dual-port topraklama ostida, u ochilish va yopilish vaqtini aniq o'lchashi mumkin.(ixtiyoriy)
Statik qarshilik: 1 * 100A kontakt qarshiligini o'lchash.
Dinamik qarshilik (O'rnatishdan oldingi qarshilik): 1 * 100A o'chirish to'xtatuvchisi harakati paytida dinamik qarshilikning to'lqin shaklini o'zgartiradi.
●Foydalanish muhiti
Kirish quvvati: 220V±10%, 50Hz±10%, havo bosimi: 86-106kpa
Harorat: -10-40℃ Namlik: ≤80% RH
●Xavfsizlik samaradorligi
Izolyatsiyaga qarshilik> 2MŌ
Dielektrik quvvat: qobiq 1 daqiqada 1,5 kV chastotali kuchlanish kuchlanishiga bardosh bera oladi.
●Asosiy parametrlar
Vaqt: diapazon 20000.0ms, ruxsati 0.01ms, xato 0.5%
Yopilish qarshiligi: diapazon 10kŌ, min.ruxsat 1Ō, xato 0,5% (ixtiyoriy)
Grafit kontakti: diapazon 200ms, min.ruxsat 0,1 ms, xato 0,5% (ixtiyoriy)
Ikki tomonlama topraklama: diapazon 200ms, min.ruxsat 0,1 ms, xato 0,5% (ixtiyoriy)
Statik qarshilik: diapazon 1uŌ ~ 10mũ, min.ruxsat 0,01 mkŌ, xato 0,5%
Dinamik qarshilik: diapazon 10mŌ, min.o'lchamlari 1mŌ, xato 0,5%
Sinov oqimi: DC 50A, 100A (bir vaqtning o'zida 3 faza o'lchanadi)
Tezlik: diapazon 20.00m/s oʻlchamlari 0.01m/s xato 0.5%
Sayohat:
| Turlari | Diapazon | Rezolyutsiya | Xato |
| Vakuum to'sar | 50,0 mm | 0,1 mm |
0,5% |
| SF6 elektron to'xtatuvchisi | 300,0 mm |
1 mm | |
| Yog 'elektron to'sar | 600,0 mm |
Oqim: diapazon 20.00A, ruxsati 0.01A
Chiqish quvvati: DC 0-300V raqamli sozlanishi / 20A (lahzali ishlash), ruxsati 1V.
Olchamlari: taxminan 360 mm (L) * 280 mm (W) * 300 mm (H)
Og'irligi: taxminan 10 kg
| Asosiyunit 10,1 dyuymli planshet bilan | 1 pc |
| Aksessuarlar qutisi | 1 dona |
| Planshet uchun zaryadlovchi | 1 dona |
| Amerika standart adapter | 2 dona |
| Aylanadigan tezlik sensori | 1 dona |
| Lineer tezlik sensori50 mm | 1 dona |
| Tezlik signalini ulash kabeli (5-yadroli himoyalangan sim) | 1 dona |
| Boshqarish kabelini ochish va yopish(3-yadro qoplamali kabel) | 1 dona |
| Tashqi tetikaniqlaydikabel (qizil/qora, 2 yadroli) | 1 dona |
| Tuproq kabeli | 1 dona |
| Sinov kabeli bilan aloqa(4-yadro qoplamali kabel) | 1pc |
| COntact test uzaytirilgan kabel (5M, sariq, yashil va qizil har bir dona, qora 3 dona) | 6dona |
| Qisqa kabel (0,5 m qora,2m qora) | 2 dona |
| Quvvat simi | 1 dona |
| Universal qo'shma va magnit asos | 1 o'rnatish |
| Maxsus sobit o'rnatish aksessuarlari | 1 to'plam |
| Sinov qisqichlari va qisqichlar | 18 dona |
| Cteginish qarshilik sinov kabeli(5 million) | 1 pc |
| Qog'ozni chop etish | 2 ta rulon |
| USB kabeli | 1 dona |
| Foydalanuvchi uchun qo'llanma | 1 dona |
| Zavod sinov hisoboti | 1 dona |
